Ao processar o projeto é informada a mensagem "A rede não possui trecho de recalque"
O aparecimento desta mensagem indica que uma bomba está lançada no projeto, porém ainda não foi realizado o lançamento das tubulações de saída desta bomba, ou então, o trecho de saída não foi conectado à bomba corretamente.

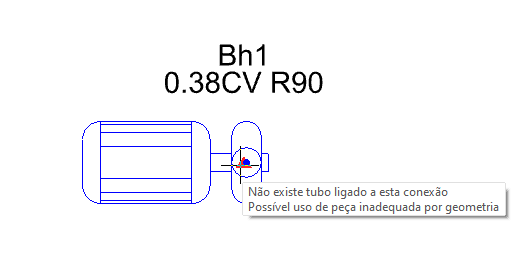

A maneira mais simples de identificar que a bomba não possui tubos ligados à ela, se dá através da visualização de triângulos vermelhos que serão apresentados no desenho. Como ilustra a imagem abaixo, ao posicionar o cursos em cima do triângulo vermelho, será apresentada a mensagem "Não existe tubo ligado a esta conexão" ou "Não existe fluxo de saída nesta conexão (possível final de rede)".
"Não existe tubo ligado a esta conexão":
Para solucionar a situação acima, quando a mensagem apresentada no triângulo vermelho é "Não existe tubo ligado a esta conexão", deve-se lançar condutos que iniciem na posição onde está sendo mostrado o triângulo vermelho.
Observação: O lançamento manual de tubos pode ser realizado em planta baixa ou em detalhe isométrico, e em caso de dúvidas no lançamento, recomenda-se seguir as orientações descritas na série de artigos Lançamento manual de condutos em planta baixa no AltoQi Builder
"Não existe fluxo de saída nesta conexão (possível final de rede)":
Caso a mensagem apresentada no triângulo vermelho seja "Não existe fluxo de saída nesta conexão (possível final de rede)", mas os condutos já estão lançados e conectados corretamente com a bomba, provavelmente os sentidos de fluxo da tubulação de saída está apontando na direção da bomba, como se a água estivesse entrando na bomba.
Para solucionar tal situação, deve-se inverter o sentido de fluxo dos tubos conforme indicado no artigo Como inverter o sentido de fluxo dos tubos do projeto hidrossanitário, de gás e incêndio?.
Observação: Caso o sentido de fluxo já esteja correto, recomendamos a leitura do artigo Indicação - Não existe fluxo de saída nesta conexão (possível final de rede), onde foram abordadas as demais soluções possíveis
