Circuitos dimensionados com seção de 10mm²

Ao realizarmos o dimensionamento do projeto, o programa procura a seção de fiação mais adequada para aquele circuito, dentre as seções disponíveis na Família selecionada.

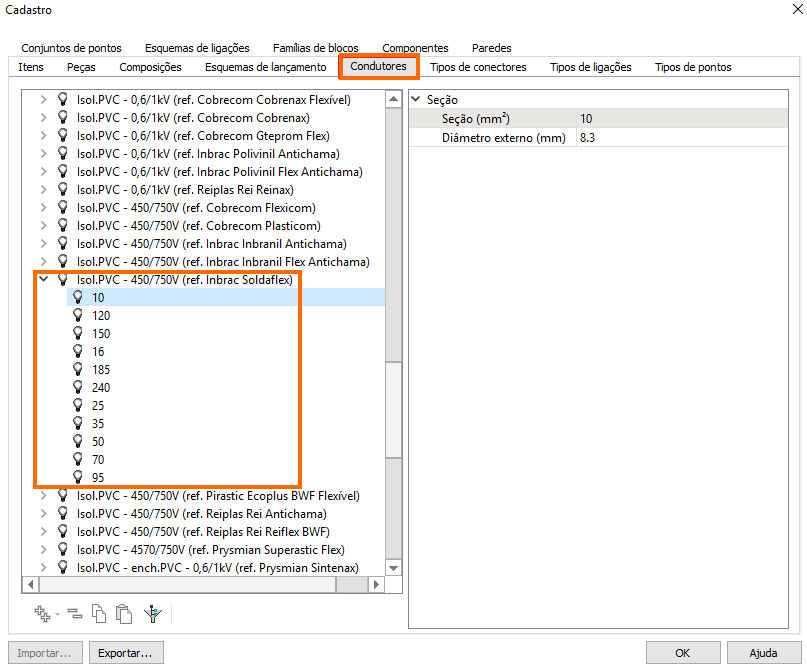

Se o usuário selecionar uma família cuja seção mínima seja 10 mm², está será a mínima seção estabelecida para os circuitos.

Portanto, para que o programa dimensione adequadamente seu projeto, sugerimos utilizar uma família de fiação que possua seções menores cadastradas (1,5 mm², 2,5 mm², 4 mm², etc.).

Para realizar a mudança da fiação do circuito proceda da seguinte forma:

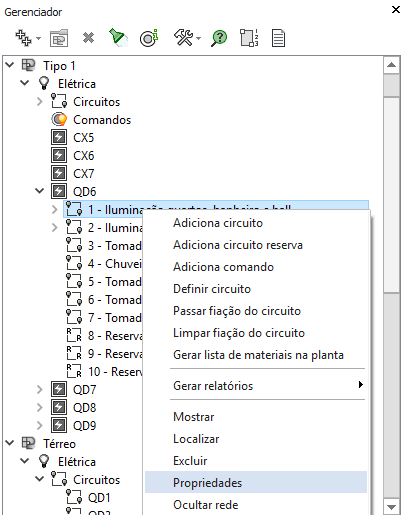

• Acesse a guia Operações, grupo Exibir, comando Gerenciador;
• Na janela do Gerenciador, clique com o botão direito do mouse sobre o circuito que deseja alterar a família da fiação e selecione Propriedades;

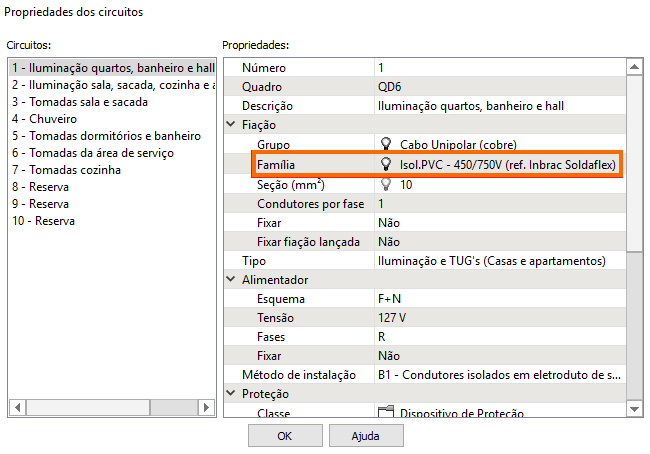

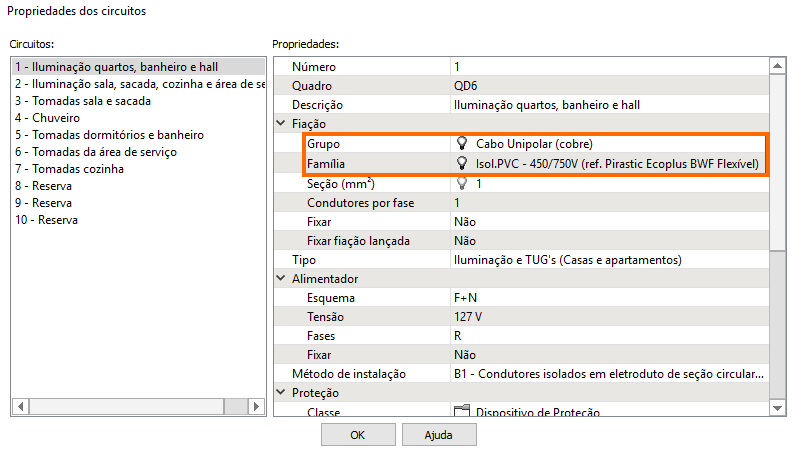

• No diálogo Propriedades dos circuitos, em Fiação, selecione a família da fiação desejada;


Observação: Se desejar alterar esta informação em mais de um circuito simultaneamente, selecione os circuitos desejados na coluna Circuitos (à esquerda do diálogo) utilizando as teclas Ctrl ou Shift.

• Pressione OK para finalizar a alteração.

Após configurar a família da fiação corretamente em todos os seus circuitos será necessário Processar novamente o projeto para que as seções da fiação sejam novamente calculadas.

Realizando a verificação descrita neste artigo é possível identificar se as seções são dimensionadas com 10 mm² por causa da família da fiação utilizada.
