Como gerar a visão 3D de apenas um detalhe?

Na plataforma AltoQi Builder, a visualização 3D é um dos recursos que agrega valor ao projeto na hora de apresentá-lo ao cliente final, pois permite mostrar a edificação completa de modo realista. Porém, durante a utilização do programa, para auxiliar nos lançamentos, pode ser mais rápido e prático a geração de uma visão 3D mostrando apenas um detalhe específico, não sendo necessário visualizar toda a edificação.

Observação: Caso tenha interesse em gerar a visão 3D para toda a edificação, ou saber mais sobre este tipo de visualização, recomendamos a leitura do artigo Visualização 3D.

Geração da visão 3D de um detalhe

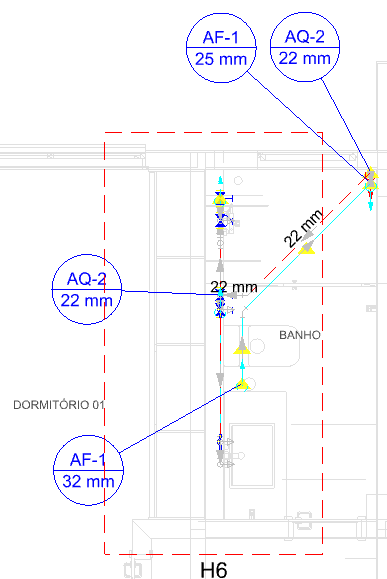

O procedimento a seguir será aplicado para o detalhe isométrico, mostrado na figura abaixo. Entretanto, os mesmos passos podem ser reproduzidos para um detalhe sanitário.

• Abra o detalhe isométrico desejado clicando duas vezes sobre a borda (vermelha) do mesmo;

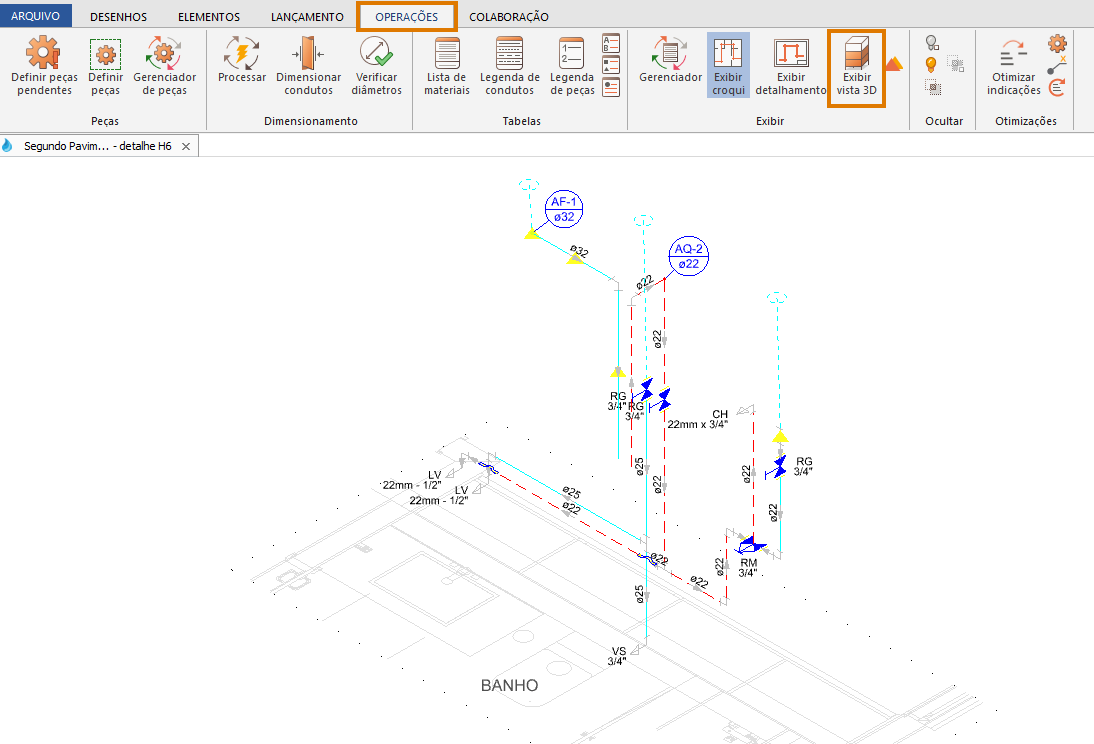

• Acesse a guia Operações, grupo Exibir, comando Exibir vista 3D ;


• Será gerada uma visão 3D mostrando apenas os lançamentos contemplados pelo detalhe corrente no ambiente do programa.


Observação: Para que o 3D seja exibido com modelos externos, da arquitetura ou estrutura por exemplo, é necessário que o detalhe tenha sido configurado para ser representado em prancha como Bifilar realista com modelo externo ou Vista 3D com modelo externo. Esta configuração pode ser feita seguindo os passos do artigo Configuração da representação de detalhamentos nas pranchas.

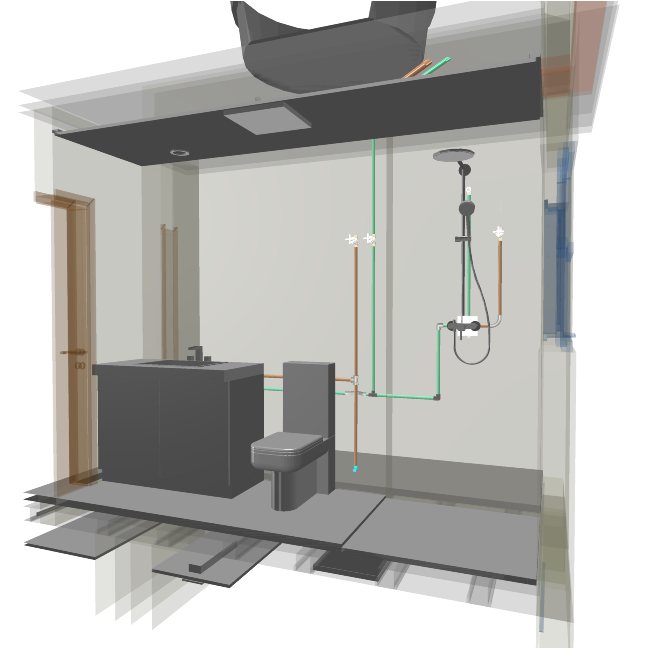

A figura abaixo mostra o resultado da visão 3D para o detalhe isométrico de uma cozinha, usado de exemplo neste artigo.

1. Para sair da vista 3D, deve-se acessar a guia 3D, grupo Exibir e usar o comando Exibir croqui  para retornar para a vista tradicional do AltoQi Builder.

Com os procedimentos indicados neste artigo, será possível gerar uma visão 3D de apenas um detalhe de seu projeto.
