Como processar o dimensionamento no AltoQi Builder?
Visando o armazenamento dos dados de cálculo do projeto ou croqui desejado, a plataforma AltoQi Builder dispõe do comando Processar. É essencial que o comando de processamento seja utilizado após efetuar qualquer modificação no projeto que possa interferir no dimensionamento de seus elementos, tal como alteração de diâmetros, inserção de novas peças e aparelhos, e etc.
Além de verificar se os tubos lançados possuem diâmetro suficiente para atender o sistema projetado, o comando Processar possibilita a apresentação de mensagens de dimensionamento relativas à atualização de aparelhos inseridos na plataforma. Ainda, é possível detectar possíveis problemas de pressão na tubulação ou peças lançadas, ressaltando para o fato de que as indicações apresentadas no projeto serão atualizadas somente após utilizar deste comando.
Observação: Para verificar como é processado o dimensionamento no módulo Elétrico e Cabeamento, recomendamos acessar o artigo Como processar o dimensionamento no módulo Elétrico do AltoQi Builder
O procedimento para processar o projeto é o seguinte:

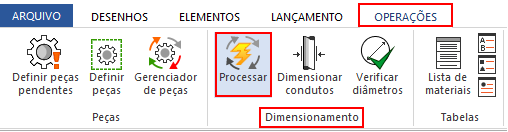

- Acesse a Guia Operações, Grupo Dimensionamento, e selecione a opção Processar, conforme destacado em vermelho na figura abaixo:
- Perceba, através da figura abaixo, a caixa de diálogo Processar que será apresentada:
- Note que nesta caixa de diálogo são demonstradas diferentes naturezas de processamento dos croquis:
- Todos os projetos da edificação: Permite que todos os projetos existentes na edificação sejam considerados no dimensionamento, de modo que todas as informações de cálculos dos projetos sejam armazenadas;
- O projeto [Disciplina do projeto corrente]: Possibilita que apenas a disciplina vinculada ao croqui corrente será considerada na atualização do dimensionamento;
- Apenas o croqui corrente: Somente o croqui apresentado na tela será dimensionado. Ressalta-se que esta opção deve ser selecionada apenas em dimensionamentos preliminares, não devendo ser empregada quando o dimensionamento é influenciado por informações presentes em outros pavimentos da edificação, como o cálculo da pressão.
- Para finalizar o procedimento, clique em "OK".
