Configurando as propriedades da caixa de junção

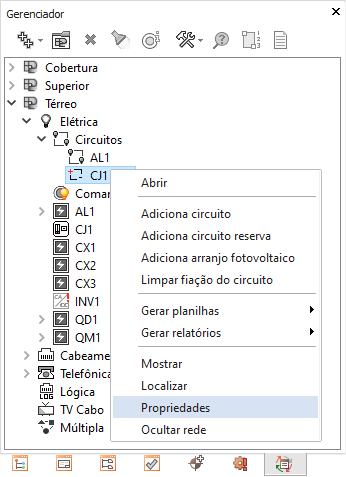

- Acesse a guia Operações, grupo Exibir, comando Gerenciador;
- Na janela do Gerenciador, localize e expanda o pavimento onde a caixa de junção está localizada;
- Clique com o botão direito na representação da caixa de junção e selecione Propriedades;

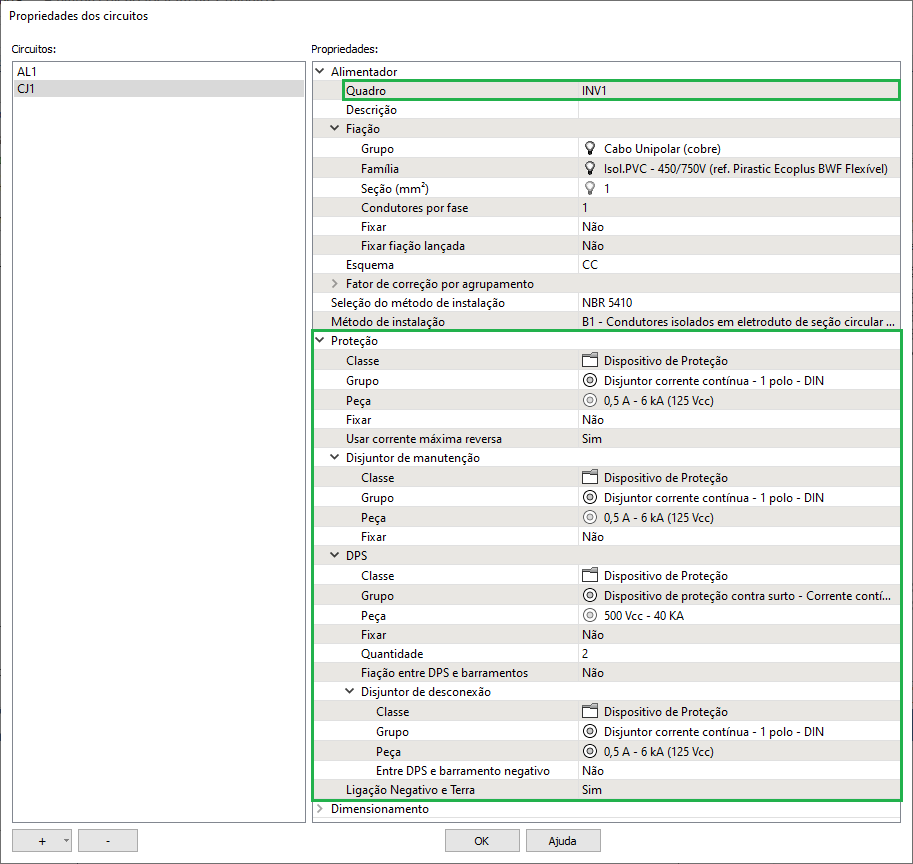

As seguintes informações serão relevantes para o dimensionamento da caixa de junção:
- Alimentador:
Quadro: Define em que posição a caixa de junção será alocada na hierarquia de quadros;
Descrição: Permite adicionar uma breve descrição da caixa de junção;
- Fiação:
Grupo, família e seção da fiação: Informações referentes ao dimensionamento da fiação da caixa de junção;
Condutores por fase: Permite definir quantos condutores por fase serão utilizados;
Fixar: Permite alterar manualmente a seção da fiação da caixa de junção;
Esquema de saída: Altera o esquema de saída da caixa de junção;
- Proteção:
Classe, grupo e peça: Informações referentes ao dimensionamento da proteção da caixa de junção;
Fixar: Permite alterar manualmente a proteção da caixa de junção;
DPS: Permite a escolha da utilização de um DPS, bem como sua peça, e a seleção de fiação entre DPS e barramentos;
Disjuntor de desconexão: Permite a utilização de um disjuntor de desconexão, bem como a escolha da sua peça, fiação entre DPS e barramento negativo;
Neste artigo foi possível verificar como configurar as propriedades da caixa de junção.
