Como renumerar elementos como colunas, detalhes e etc. no AltoQi Builder?
A plataforma AltoQi Builder possibilita a renumeração dos elementos após o lançamento. Para efetuar tal operação siga o procedimento indicado a seguir:

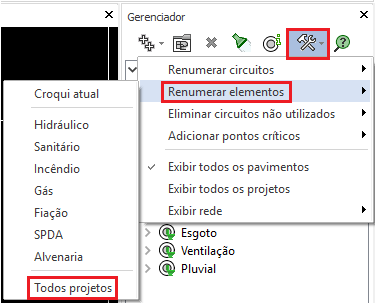

- Acesse a aba "Operações" - "Gerenciador";
- Na janela do gerenciador acesse o menu "Opções";
- Clique em "Renumerar elementos" - "Todos os projetos"

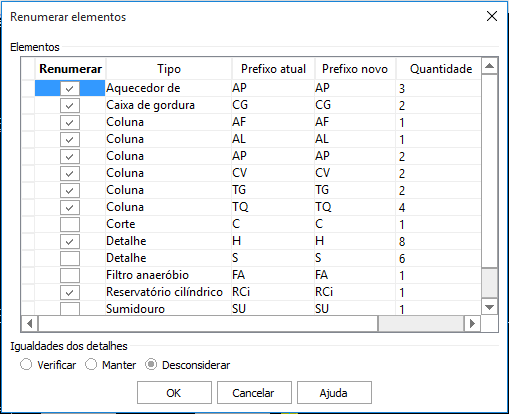

- Na janela aberta marque no campo "Renumerar" apenas os elementos que deseja alterar;
- Nesta janela também é possível alterar o prefixo do nome dos elementos.
Observação: Paredes estruturais e de vedação apresentam-se com o mesmo tipo, de modo que, caso seja atribuído o mesmo prefixo, estas serão renumeradas indistintamente no croqui com uma única identificação.
Deve-se definir também os critérios de renumeração das igualdades dos detalhes sendo:
- Verificar: Para detalhes com a mesma quantidade de materiais é mantida a mesma numeração. Para detalhes com quantidade de materiais diferentes é adotada uma numeração diferenciada, em sequência numérica.
- Manter: Mantém o mesmo número. Se alterar os prefixo, os mesmo serão modificados, contudo manterá mesma numeração.
- Desconsiderar: Renumera todos os elementos em ordem sequencial independente das igualdades.
Observação: Os elementos do projeto de alvenaria não utilizam nenhum destes critérios do grupo "Igualdades dos detalhes", sendo renumerados em cada pavimento, iniciando sempre do número 1 (um), conforme prefixos definidos.
